亚洲成a人片,日韩欧美三级,国内自拍av

新聞資訊

聯系格丹納

廣州格丹納儀器有限公司

地址：廣州市南沙區大崗鎮智新一路8號聯東U谷廣州南沙國際企業港7棟5樓

產品咨詢：13392693259

耗材電話：18998328368

售后服務：020-87684117

傳真：020-87684846

Email：info@gdana.com

網址：http://www.softjz.cn/

一文介紹：礦石中銅鈷鎳之消解方法大對比

2021.07.23

礦石一般由礦石礦物和脈石礦物組成。礦石礦物按礦物含量的多寡可分為：①主要礦物。②次要礦物。③微量礦物，如鎳礦石中微量鉑族元素礦物，雖其含量甚微，但有較高的綜合利用價值，這類微量礦物仍有較大的經濟意義。如何測定礦石中微量元素，首先得進行消解操作。本文將以礦石中銅鈷鎳為樣品驗證酸溶與堿熔消解樣品的效果，進行了鹽酸-硝酸-氫氟酸-高氯酸酸溶及過氧化鈉熔融分解樣品對比實驗。

實驗部分

儀器

實驗電熱板（HT-300,格丹納）
原子吸收分光光度計
空心陰極燈
玻璃同心霧化器

試劑和樣品

分析純鹽酸、硝酸、氫氟酸、高氯酸、過氧化鈉，蒸餾水。
標準溶液：Cu標準溶液濃度為1.000 mg/mL，Co標準溶液濃度為1.000 mg /mL，Ni標準溶液濃度為1.000 mg /mL。
樣品分別為GBW07238、GNi2、GNi3三個標準物質，sa1、sa2兩未知樣品，未知樣品粒度為-200目，105℃干燥。

實驗方法

酸溶：準確稱取0.1000g樣品于30 mL聚四氟乙烯塑料紺蝸中，用少量水濕潤，加入10 mL濃鹽酸,于格丹納實驗電熱板 HT-300 上加熱溶解20 min，待硫化氫氣體逸出后，再加入5 mL濃硝酸，5 mL氫氟酸，2 mL高氯酸加熱溶解，高氯酸煙冒盡后，取下冷卻。加入2 mL濃鹽酸，用水沖洗杯壁，加熱溶解鹽類。取下冷卻后,用水移入100 mL容量瓶中，稀釋至刻度，搖勻。

堿熔：準確稱取0.1000 g樣品于15 mL高鋁紺竭中，加入約1 g過氧化鈉，用玻棒攪勻，置入預先已升溫至700℃馬弗爐中，熔融10 min，取出冷卻，移入100 mL燒杯中，加入約30 mL熱水浸提，緩慢加入10 mL濃鹽酸，置格丹納實驗電熱板 HT-300上微熱，用水洗出紺塌，轉移到100 mL容量瓶中，稀釋至刻度，搖勻。

結果與討論

精密度與準確度試驗

1.鈷元素精密度及準確度實驗

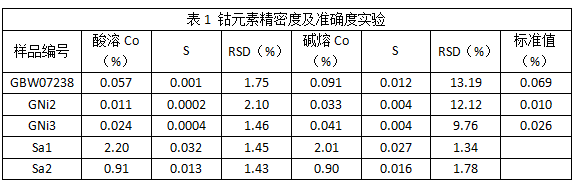

按方法平行3份實驗，結果分別見表1。堿熔標準物質鈷精密度及準確度均較差，而未知樣品Sa2酸溶與堿熔吻合較好。其中，GBW07238標準物質酸溶與堿熔均與標準值有顯著性差別，酸溶精密度較好，GNi2、GNi3標準物質酸溶精密度及準確度均較好。建議日常分析采用鹽酸–硝酸-氫氟酸-高氯酸分解樣品即可。

2.鎳元素精密度及準確度實驗

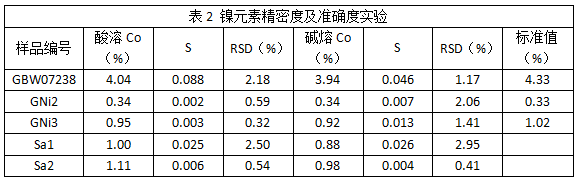

按方法平行3份實驗，結果分別見表2。試驗樣品兩種消解方法一致性較好，準確度與精密度均較好。其中，GBW07238標準物質兩種消解方法結果均偏低。

3.銅元素精密度及準確度實驗

按方法平行3份實驗，結果分別見表3。試驗樣品兩種消解方法差別不大。其中，GBW07238標準物質兩種消解方法結果均偏低。

結論

通過采用鹽酸–硝酸-氫氟酸-高氯酸及過氧化鈉熔融分解樣品對比，原子吸收光度法測量，從實驗結果看出，大部分標準物質及未知樣品兩種分解方法無顯著性差別，過氧化鈉熔融鈷分析結果較差，GBW07238標準物質鈷鎳分析結果不好。建議日常分析采用鹽酸-硝酸-氫氟酸-高氯酸分解樣品即可，溶液用原子吸收或電感耦合等離子體發射等方法測量。本次實驗使用的格丹納實驗電熱板HT-300的加熱面積大，加熱均勻，升溫快，耐酸堿，適合實驗室常備。

上一篇：應用比較：微波法與電熱板消解法前處理對垃圾滲濾液重金屬含量測定

下一篇：實驗電熱板HT-300消解生物質中的砷

新聞資訊

推薦新聞

聯系格丹納

廣州格丹納儀器有限公司

一文介紹：礦石中銅鈷鎳之消解方法大對比

推薦產品

N810免水全自動凱氏定氮儀

D4智能石墨消解儀（39位）

HT-300實驗電熱板

也許您還想了解

13392693259

關于格丹納

產品展示

應用領域

新聞資訊

聯系格丹納
